KYN28□-12 型鎧裝移開式戶內交流金屬封閉開關柜

KYN28□–12（GZS1）型鎧裝移開式交流金屬封閉開關設備（以下簡稱開關柜），適用于戶內三相額定頻率50HZ，額定電壓3.6～12kV單母線及單母線分段系統的成套配電裝置。主要用于發電廠、廠用電配電系統、中小型發電機主開關、工礦企事業單位配電、電力系統的變電站輸配電開關設備及大型高壓電動機起動等，起動控制、保護、監測的作用。

+

產品詳情

性能特點

??●柜體采用敷鋁鋅板鋼板，經CNC柔性加工系統加工，采用先進的多重折邊工藝，用拉鉚螺母、高強度螺栓聯接，精度高、抗腐蝕、重量輕、高強度、通用性強;

??●全金屬組裝，模數化組裝結構;

??●配裝手車式真空斷路器，適用性廣、可靠性高、免維護;

??●手車設工作、試驗位置，各位置均有定位和顯示裝置，安全可靠;

??●同規格手車可自由互換，互換性強;

??●由專用運載車運送手車，操作輕便、靈活;

??●電纜室可安裝多達9根單芯電纜;

??●可靠的機械、電氣聯鎖裝置，完全滿足“五防”要求;

??●高壓室均有泄壓通道，確保人身安全;

??●柜門裝有觀察窗，可觀察室內元件的工作狀態。

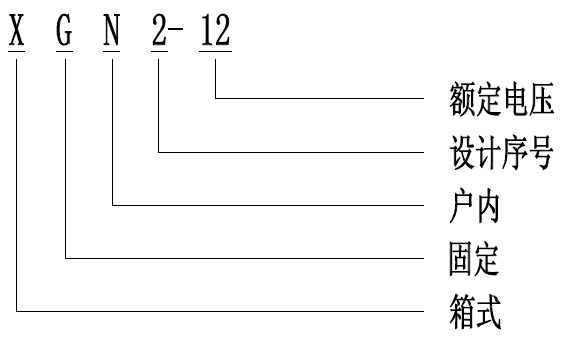

??產品型號

??技術規格

開關設備技術參數

序號	項目		單位	參數
1	額定電壓		kV	3.6、7.2、12
2	額定頻率		Hz	50
3	額定電流	主母線額定電流	A	630，1250，1600，2000，2500，3150，4000
		配用斷路器的額定電流	A	630，1250，1600，2000，2500，3150，4000
4	額定絕緣水平	1min工頻耐受電壓（有效值）	kV	相間、相對地	一次隔離斷口
				24、32、42	24、32、48
		雷電沖擊耐受電壓（峰值）		40、60、75	46、70、85
		輔助控制回路 1min工頻耐受電壓	V	2000
5	額定短路開斷電流（有效值）		kA	20，25，31.5，40，50
6	額定短路關合電流（峰值）		kA	50，63，80，100，125
7	額定短時耐受電流（4S）		kA	20，25，31.5，40，50
8	額定峰值耐受電流		kA	50，63，80，100，125
9	輔助控制回路額定電壓		V	DC:220/110 AC:220/110
10	防護等級			開關設備外殼為IP4X,隔室間門、斷路器室門打開時為IP2X
11*	外形尺寸（寬深高）		mm	800（1000）1500（1660）2300

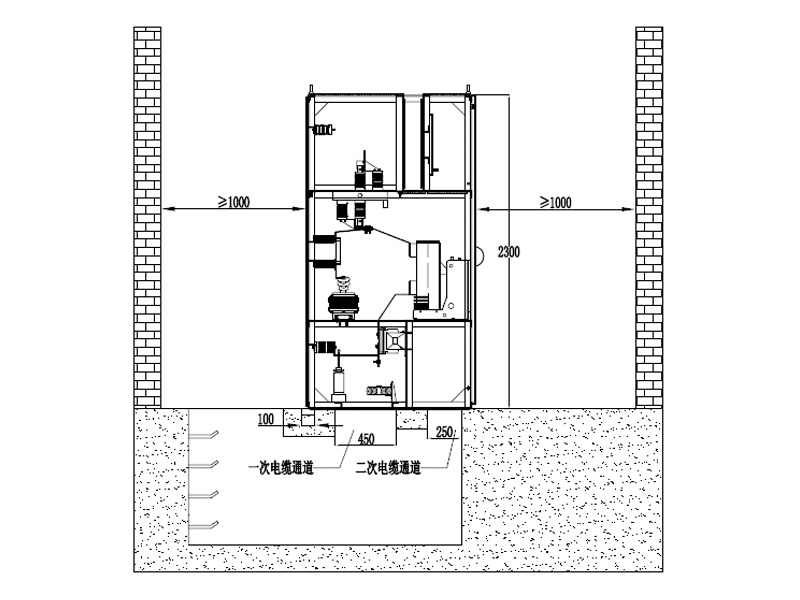

??*注：當斷路器極間中心距為210mm時，柜寬為800mm，當極間中心距為275時，柜寬為1000mm;當開關柜進出線方式為電纜進出線時，柜深為1500mm，當為架空進線線時，柜深為1660mm。

??斷路器技術參數

序號	項目	單位	參數
1	額定電壓	kV	12
2	額定頻率	Hz	50
3	額定工頻耐受電壓（1min）	kV	42
4	額定雷電沖擊耐受電壓（峰值）	kV	75
5	額定電流	A	630	1250	1600	2000	2500	3150	4000
6	額定短路開斷電流額定短時耐受穩定電流 4秒額定短時耐受電流	kA	20	20
			25	25	25
				31.5	31.5	31.5	31.5
				40	40	40	40	40	40
									50
7	額定短路關合電流（峰值）額定峰值耐受電流額定動穩定電流	kA	50	50
			63	63	63
				80	80	80	80
				100	100	100	100	100	100
									125
8	額定短路電流開斷次數	次	50,30(40kA及以上)
9	額定熱穩定時間	S	4
10	額定操作順序		分-0.3S-合分-180S-合分分-180S-合分-180S-合分(40kA及以上)
11	機械壽命	次	20000
12	額定操作電壓	V	DC:220/110 AC:220/110
